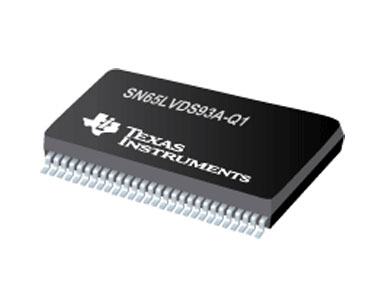

SN65LVDS93A-Q1 Flatlink 发送器在单个集成电路上包含了四个 7 位并联负载串行输出移位寄存器、一个 7X 时钟合成器以及五个低压差分信号 (LVDS) 线路驱动器。 凭借这些功能，该器件可通过 5 条平衡双股线同步发送 28 位单端低电压晶体管-晶体管逻辑 (LVTTL) 数据，这些数据将由 SN75LVDS94 和具有集成 LVDS 接收器的 LCD 面板等兼容接收器来接收。
发送数据时，数据位 D0 至 D27 会在输入时钟信号 (CLKIN) 边沿逐个载入寄存器。 可通过时钟选择 (CLKSEL) 引脚来选择时钟的上升沿或下降沿。 CLKIN 的频率会进行 7 倍倍频，然后用于以串行方式分 7 位时间片上传数据寄存器。 接着会将 4 个串行数据流和锁相时钟 (CLKOUT) 输出至 LVDS 输出驱动器。 CLKOUT 的频率与输入时钟 (CLKIN) 相同。
SN65LVDS93A-Q1 无需外部元件或者很少，而且也无需控制。 发送器输入端的数据总线与接收器输出端的相同，数据传输对于用户而言是透明的。 用户唯一能够干预的是选择时钟上升沿（向 CLKSEL 输入高电平）或下降沿（向 CLKSEL 输入低电平），以及能够使用关断/清零 (SHTDN) 引脚。 SHTDN 是一个低电平有效输入，可禁用时钟并关断 LVDS 输出驱动器，从而降低功耗。 该信号为低电平时，可将所有内部寄存器置为低电平。
SN65LVDS93A-Q1 额定工作环境温度范围为 -40°C 至 85°C。
特性
具有符合 AEC-Q100 标准的以下结果：
温度等级 3：-40°C 至 85°C
人体模型 (HBM) 静电放电 (ESD) 分类等级 3
充电器件模型 (CDM) ESD 分类等级 C6
低压差分信号 (LVDS) 显示系列接口，可直接连接具有集成 LVDS 的 LCD 显示面板
